Helo,,,,sobat blogers,,,kali ini saya ingin sharing cara
mensetting altium designer, altium adalah perangkat software design pcb, altium
sama seperti protel, eagle dll, akan tetapi altium menurut saya lebih mudah
digunakan dibanding software lain mulai
dari pembuatan library baru, routing dan auto name trace.
Ok langsung aja gimana caranya
Mensetting trace:
1.
Buka software altium designer
2.
Pada tab menu Pilih design – klik kiri rules
3.
Setelah itu akan terlihat tampilan menu, lalu
klik clearance maka akan muncul gambar
trace dang agka, angka tersebut sebagai jarak
spasi antara trace 1 dengan trace yang lainnya.
4.

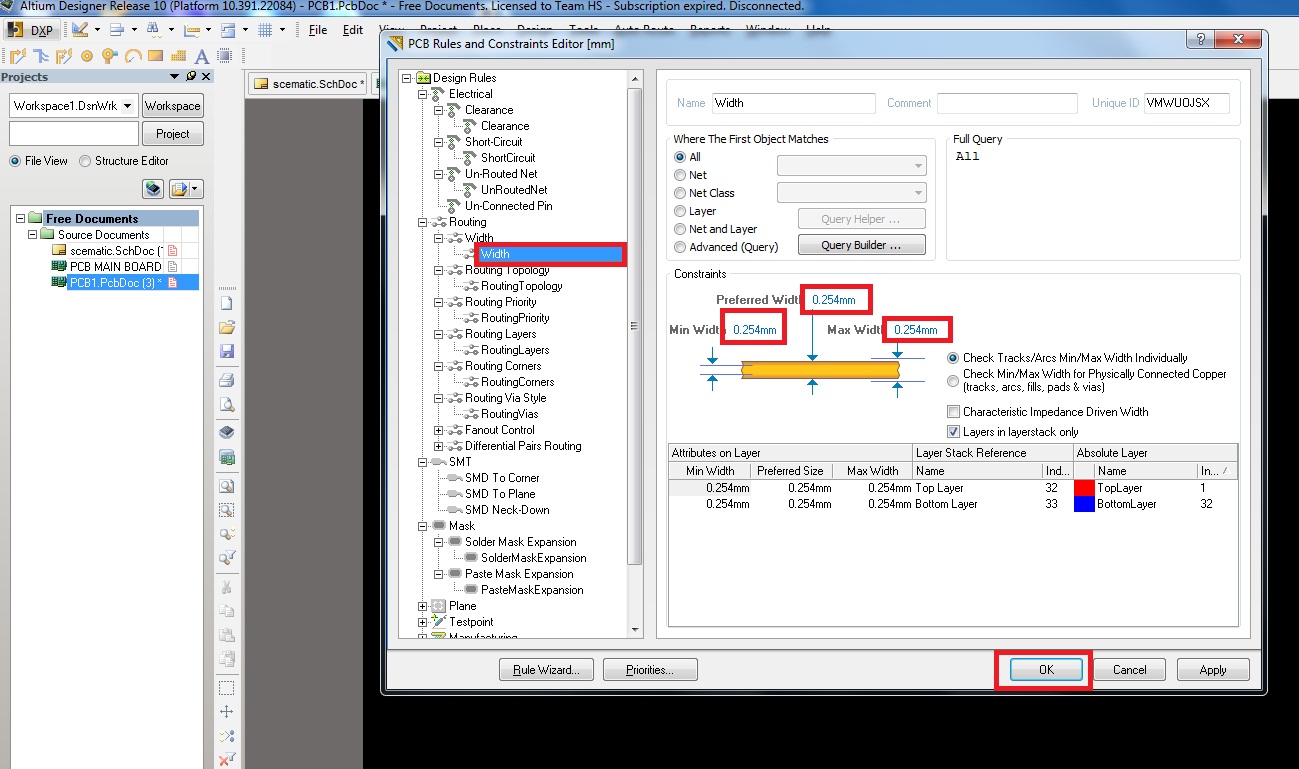

Setelah mengatur clearance tahap selanjutnya
klik width dan atur lebar jalur sesuai yang anda inginkan, jika semuat sudah di
setting klik ok untuk mengakhiri settingan trace.
Mensetting lebar board.
Klik design – board shape – redefine board shape, lalu buat
kotak sesuai lebar board yang kita inginkan.
Mensetting grid
Mensetting grid ada 2 cara pada altium yaitu mensetting grid
secara global dan mensetting grid secara per blok.
·
Mensetting secara global/keseluruhan
Klik tanda pagar/grid pada bar
menu, lalu pilih set global grid dan ganti ukuran grid yang anda inginkan.
·
Cara ke 2 mensetting grid secara per blok.
Klik tools – klik grid manager, maka akan muncul layar tampilan grid.
Setelah muncul tampilan grid, maka pilih
menu - propertis dan tampilan layar untuk merubah lebar grid.
Pada tampilan pengaturan grid ini terlihat
ada gambar seperti rantai di samping tulisan step x/ step y, klik tampilan
rantai tersebut untuk merubah pengaturan grid secara global menjadi perblok
grid, stelah semu sudah disetting, klok ok untuk mengakhiri settingan.
SEMOGA BERMANFAAT,,,
